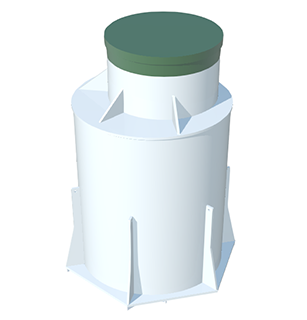

Пластиковый Кессон для скважины
Кессон серии «К» может использоваться при любом уровне грунтовых вод и предназначен для обеспечения защиты от промерзания, подтопления
грунтовыми, атмосферными и паводковыми водами. Используется для размещения, обслуживания и ремонта оборудования обустройства скважины и системы водоснабжения дома.
В КОМПЛЕКТ ПОСТАВКИ ИЗДЕЛИЯ (КЕССОНА) ВХОДИТ:
- Кессон «К» в составе:
- Корпус кессона с горловиной, кабельным гермовводом, обсадной муфтой
- Крышка утепленная

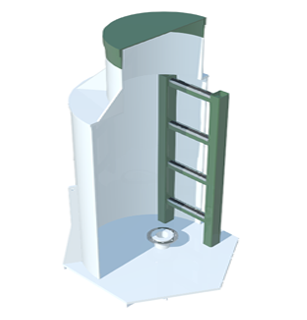

- Лестница (встроенная)
- Технический паспорт
- Монтажная схема
Допонительное оборудование*:
- Комплект освещения
- Комплект приточно-вытяжной вентиляции
* доукомплектовывается опционально и не входит в основную комплектацию оборудования
Наименование |
Цена |
Габариты, мм |
Вес, кг |
Горловина диаметр, мм |
Кессон К-1 (муфта 106-114) |
51 110 |
1100х1100х2100 |
100 |
700 |
Кессон К-1 (муфта 120-133) |
52 290 |
1100х1100х2100 |
100 |
700 |
Кессон К-1 (муфта 140-150) |
52 470 |
1100х1100х2100 |
100 |
700 |
Кессон К-1 удл (муфта 106-114) |
55 170 |
1100х1100х2350 |
105 |
700 |
Кессон К-1 удл (муфта 120-133) |
55 530 |
1100х1100х2350 |
105 |
700 |
Кессон К-1 удл (муфта 140-150) |
55 710 |
1100х1100х2350 |
105 |
700 |
Кессон К-2 (муфта 106-114) |
59 130 |
1200х1200х2100 |
110 |
700 |
Кессон К-2 (муфта 120-133) |
59 310 |
1200х1200х2100 |
110 |
700 |
Кессон К-2 (муфта 140-150) |
60 030 |
1200х1200х2100 |
110 |
700 |
Кессон К-2 удл (муфта 106-114) |
64 170 |
1200х1200х2350 |
120 |
700 |
Кессон К-2 удл (муфта 120-133) |
64 350 |
1200х1200х2350 |
120 |
700 |
Кессон К-2 удл (муфта 140-150) |
64 710 |
1200х1200х2350 |
120 |
700 |
Кессон К-2 Лонг муфта 106-114) |
68 670 |
1200х1200х2600 |
130 |
700 |
Кессон К-2 Лонг муфта 120-133) |
68 850 |
1200х1200х2600 |
130 |
700 |
Кессон К-2 Лонг муфта 140-150) |
69 210 |
1200х1200х2600 |
130 |
700 |
Кессон К-3 (муфта 106-114) |
66 510 |
1300х1300х2100 |
135 |
800 |
Кессон К-3 (муфта 120-133) |
66 870 |
1300х1300х2100 |
135 |
800 |
Кессон К-3 (муфта 140-150) |
67 230 |
1300х1300х2100 |
135 |
800 |
Кессон К-3 удл (муфта 106-114) |
71 550 |
1300х1300х2350 |
140 |
800 |
Кессон К-3 удл (муфта 120-133) |
71 730 |
1300х1300х2350 |
140 |
800 |
Кессон К-3 удл (муфта 140-150) |
72 270 |
1300х1300х2350 |
140 |
800 |
Кессон К-3 Лонг муфта 106-114) |
76 590 |
1300х1300х2600 |
150 |
800 |
Кессон К-3 Лонг муфта 120-133) |
76 950 |
1300х1300х2600 |
150 |
800 |
Кессон К-3 Лонг муфта 140-150) |
77 310 |
1300х1300х2600 |
150 |
800 |
Кессон К-4 (муфта 106-114) |
78 570 |
1600х1600х2100 |
155 |
800 |
Кессон К-4 (муфта 120-133) |
78 930 |
1600х1600х2100 |
155 |
800 |
Кессон К-4 (муфта 140-150) |
79 110 |
1600х1600х2100 |
155 |
800 |
Кессон К-4 удл (муфта 106-114) |
84 510 |
1600х1600х2350 |
165 |
800 |
Кессон К-4 удл (муфта 120-133) |
84 870 |
1600х1600х2350 |
165 |
800 |
Кессон К-4 удл (муфта 140-150) |
85 230 |
1600х1600х2350 |
165 |
800 |
Кессон К-4 Лонг муфта 106-114) |
90 090 |
|
175 |
800 |
Кессон К-4 Лонг муфта 120-133) |
90450 |
1600х1600х2600 |
175 |
800 |
Кессон К-4 Лонг муфта 140-150) |
92 430 |
1600х1600х2600 |
175 |
800 |
Технические данные
Изделие (кессон) выпускают различных моделей, имеющих одинаковую конструкцию, но отличающихся габаритными размерами, диаметром и расположением муфты, глубиной установки.
Кессоны имеют разные диаметры горловины (700 мм — модели К-1 и К-2, 800 мм – модели К-3, К-4) и высоту («К» –
2100 мм, «К-Уд» – 2350 мм, «К-Лонг «– 2600 мм).
При изготовлении изделия на заводе, отсутствуют отверстие под обсадную трубу скважины в дне изделия, отверстия
в стенке для ввода/вывода трубопроводов и электрокабелей. Выполнение отверстий под обсадную трубу, трубопроводы
и электрокабеля предусматривается по месту, при монтаже изделия.
В кессоне используется муфта различных диаметров (зависит от диаметра обсадной трубы скважины)
Технические характеристика муфт:
- Муфта 1-для обсадной трубы диаметром 106-114мм, входное отверстия муфты 150мм
- Муфта 2-для обсадной трубы диаметром 120-133мм, входное отверстия муфты 185мм
- Муфта 3-для обсадной трубы диаметром 140-150мм, входное отверстия муфты 185мм
Стандартное расположение муфты в кессоне, выпускаемом заводом изготовителем вариант 1.

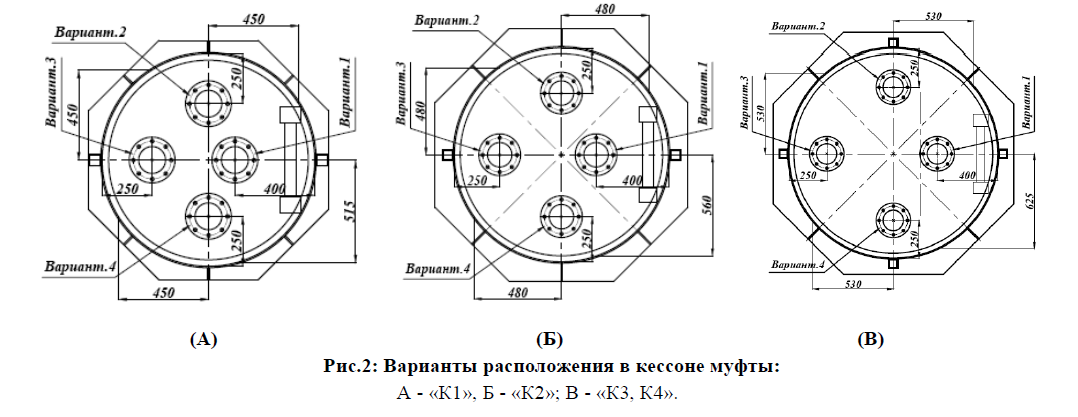

Другие расположения муфт должны быть согласованы по опросному листу. Варианты возможного расположения муфты в кессоне
муфты см. на рисунке 2.
